光伏电站汇流箱电流异常检测案例

汇流箱电流异常检测三步走

第一步:发现异常现象



通过监控系统我们可以看到,8号方阵的B5汇流箱中的第六支路电流偏小,第八支路的电流大小为0A。推测是监控出现故障或者支路出现故障。


第二步:过程检测分析


先用HT9020钳形万用表在8号方阵的B5汇流箱确定第六支路电流是否偏小,第八支路的电流大小是否为0

如果8号方阵的B5汇流箱中的第六支路电流确实偏小,第八支路的电流大小确实为0 。用HT9020钳形万用表检查第八支路各处的开路电压,确定支路故障点。使用HT红外热像仪和IV415w IV曲线测试仪,确定第六支路支路中的故障。


第三步:检测结果及分析

1、汇流箱监控设备检查


经过使用HT9020钳形万用表直流电流档位在8号方阵的 B5汇流箱确定第六支路电流偏小,第八支路的电流大小为0


2、第八支路的故障检查


使用HT9020钳形万用表的直流电压档位确定第八支路在逆变器侧开路电压为0V,组件方阵侧开路电压600V以上。说明第八支路从组件方阵到逆变器之间直流电缆故障。

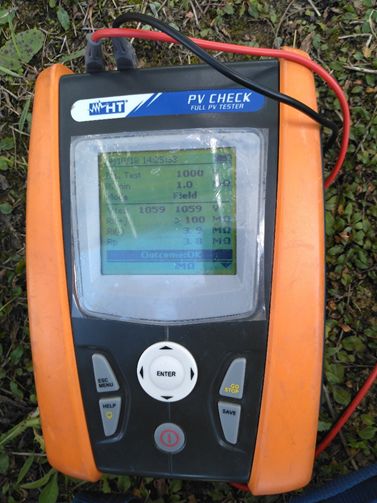

使用PV215光伏系统安全测试仪测试第八支路从组件方阵到逆变器之间直流电缆对地之间的绝缘电阻。我们发现,正极表笔对应的电缆对地绝缘电阻大于100MΩ,而负极表笔对应的直流电缆对地的绝缘电阻为3.9MΩ。通过绝缘电阻判断负极表笔对应的直流电缆破损



3、第六支路的故障检查

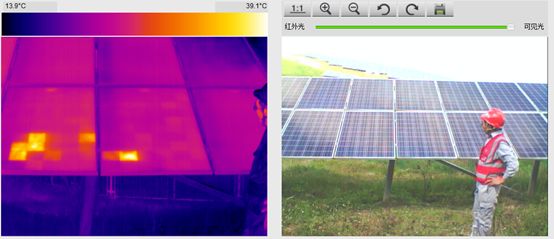

使用红外热像仪检查第六支路的组件是否存在异常发热。通过红外热像图,我们发现第六支路的两块组件存在热斑,比正常的组件温度要大20℃以上。推测是组件的异常导致了第六支路的输出电流下降。





使用IV415w IV曲线测试仪检查出现热斑的组件的STC功率。发现两块组件功率非常低,我们判定该两块故障的组件对第六支路的功率产生了影响,需要更换。

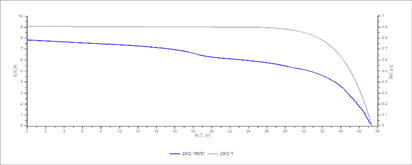

故障组件1:功率129w

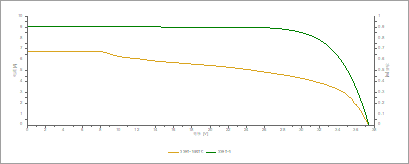

故障组件2:功率153w


4、组件清洗前后对比


组件清洗在日常运维中有时也是必须的,在现场抽取性能良好的组件2块,对比清洗前后的功率,预测清洗带来的发电量提升,以对后期运维及运维方案的优化做必要的参考。

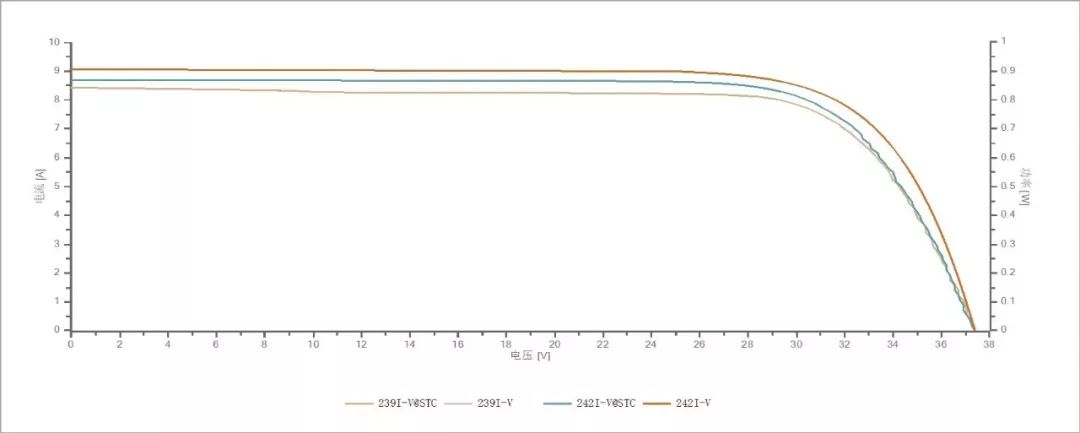

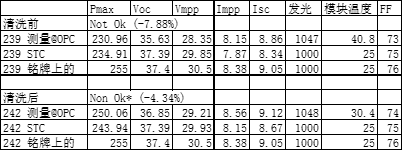

第一块:

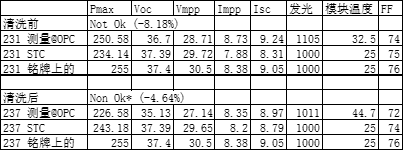

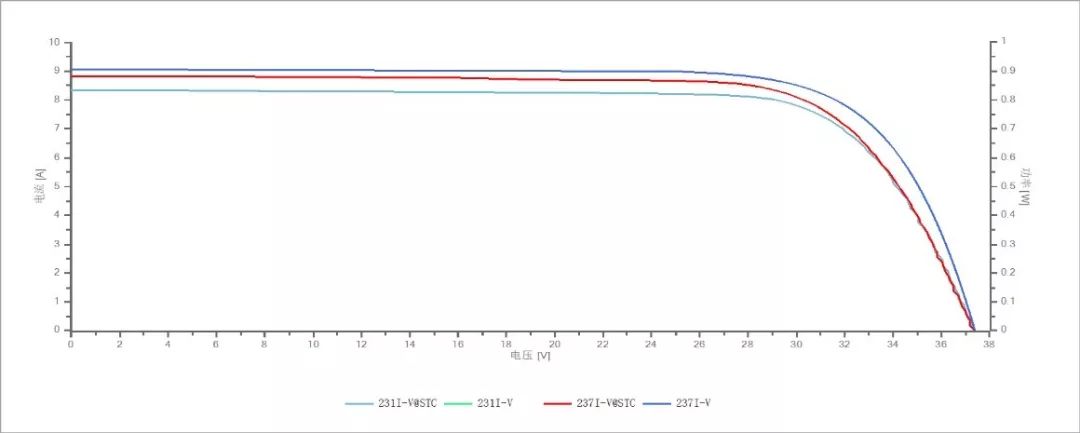

第二块:



通过测试组件清洗前后的STC功率,我们发现对组件清洗,可以产生2-3%的发电量提升。
